G&B-Basics: Tonabnehmer richtig einstellen
Die These dieses Artikels spaltet immer wieder die Geister: “Pickups, die sehr dicht an die Saiten herangestellt werden, klingen besser, als wenn diese einen großen Abstand haben.” Natürlich gilt auch hier: Ausnahmen bestätigen die Regel und über Geschmack lässt sich, gerade unter Gitarrist:innen, leidenschaftlich streiten!
Fakt ist aber, dass ein Millimeter Distanz mehr oder weniger die Ausgangslautstärke bei manchen Typen um bis zu 30 Prozent ändert. Je dichter die Pickups an die Saiten kommen, umso mehr unharmonische Obertöne addieren sich dem Signal hinzu …
Unser Autor André Waldenmaier erklärt, wie sich die Einstellung der Tonabnehmer auswirken kann:
Ein kleinerer Abstand kann den Sound insgesamt etwas fetter und lebendiger machen, ist der Abstand jedoch zu gering, überwiegen die unharmonischen Obertöne und es klingt wieder weniger gut. Dazu kommt meist bei Fender-artigen Pickups das Problem mit der sogenannten „Stratitis“. Dabei beeinflusst das Magnetfeld die Saite in ihren Schwingungen derart, dass diese unrund werden.

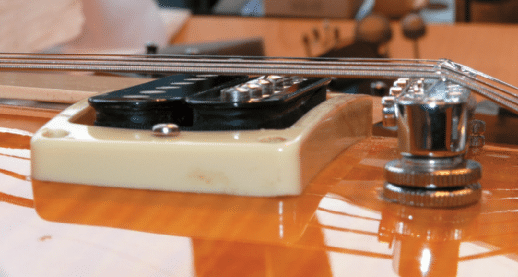

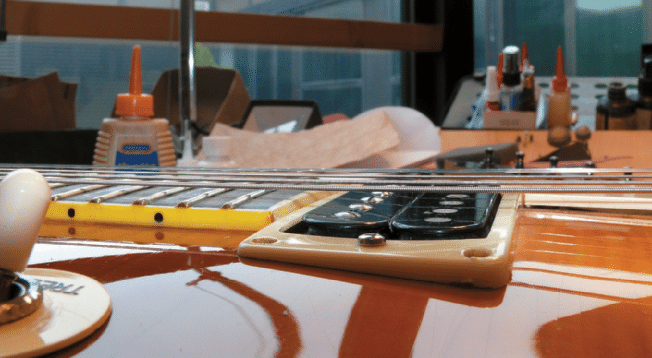

Das Instrument neigt damit nicht nur zum Scheppern, auch die Einstellung der Oktavreinheit kann aus den Fugen geraten. Außerdem wird der Klang der mit Stratitis befallenen Saite undifferenziert. Bei Humbuckern ist die Einstellung der richtigen Höhe eher unkritisch, denn dort sitzt in aller Regel der Magnet in Balkenform eh unter dem Pickup, sodass ein paar wenige Millimeter mehr oder weniger nah an den Saiten keinen Unterschied machen.
Zum Einstellen nimmt man die Gitarre in Spielhaltung, stellt die Pickups etwa 5 mm von den Saiten weg und beginnt, diese langsam höher zu stellen. Dabei beobachtet man die Saitenschwingungen der gerade angeschlagenen Saite. Fängt diese an, unrund zu schwingen, hat man die „Stratitis-Zone“ erreicht und stellt den Pickup knapp darunter ein.
Je nach Position und Pickup-Typ empfiehlt sich natürlich auch, bei der Einstellung der richtigen Höhe auch darauf zu achten, dass die Lautstärke der Pickups untereinander ausgewogen ist. Da der Stratitis-Effekt am ehesten beim Hals-Pickup auftritt (hier schwingt die Saite am weitesten aus), empfiehlt es sich, dort mit der Justierung zu beginnen.

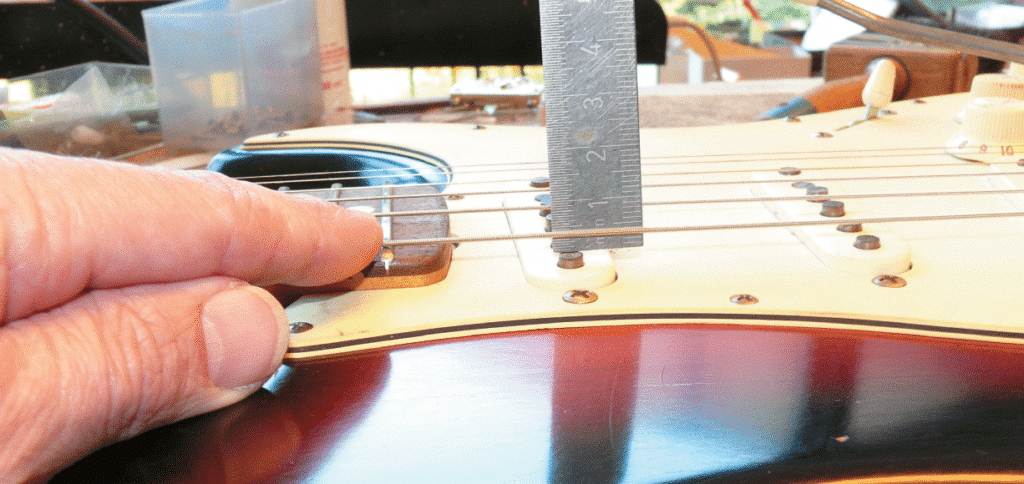

Richtwerte für die Höheneinstellung (gemessen von Magnetpol-Oberseite bis Saitenunterseite):
- Hals-Pickup: 3,5 mm
- Mittel-Pickup: 3,0 mm
- Steg-Pickup: 2,5 mm
Gemessen wird jeweils mit der auf den letzten Bund heruntergedrückten, tiefen E-Saite. Unter den hohen Saiten stellt man den Pickup etwa 0,5 mm dichter heran. Denn diese sind dünner, enthalten also weniger magnetisches Material und brauchen daher diesen Lautstärke-Ausgleich. Pickups mit starken Magneten stellt man insgesamt etwas weiter von den Saiten weg. Humbucker kann man zum Teil sogar etwas dichter heranstellen. Hier sollte man aber beachten, dass man beim Spielen nicht behindert wird.
