Pimp That Strat: Wie baue ich meine Stratocaster um?

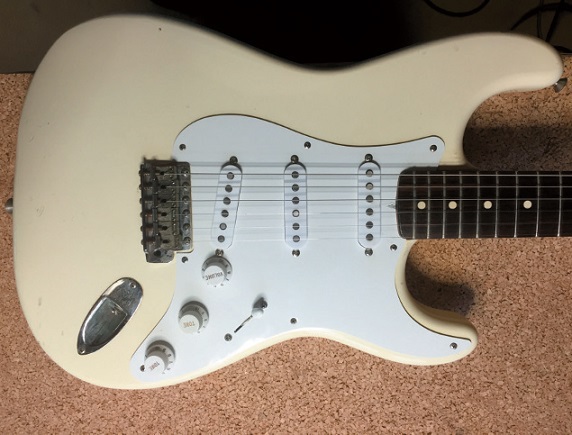

Fender 2009
2009 Fender Road Worn Statocaster

Diesen Monat widmen wir uns wieder der Modifikation von Gitarren. Und dieses Mal ist das Thema sehr komplex. Es geht um den Umbau einer Stratocaster mit möglichst geringem Bauteil-Aufwand, wobei ich das Augenmerk einmal auf scheinbar nebensächliche Bausteine legen möchte.

>>Ihr wollt mehr? Dann ran an unser DO IT Yourself ABC Sonderheft!<<<

Anzeige
Do-It-Yourself-Sonderheft

Vor einigen Wochen habe ich eine Fender Road Worn Stratocaster bekommen. Die Gitarre war extrem preiswert, also musste ich zugreifen. Dahinter steckte auch ein bestimmter Grund. Ich wollte herausfinden, wie weit man so eine Gitarre klanglich in die Nähe einer heiß geliebten 1961er Stratocaster bringen kann. Sind solche Sounds wirklich unerreichbar oder kann man mit etwas Know-how und Geschick eine Stratocaster für weit unter € 1.000 „auf alt“ pimpen?

Dabei geht es weniger um die Optik, sondern einzig um den Sound. In den frühen Achtzigern besaß ich eine Squier Stratocaster in Fiesta Red, die mit ein paar Seymour Duncan Pickups klanglich sehr nahe an so manche alte Stratocaster heranreichte, obwohl diese Gitarre, wenn ich mich recht erinnere, nur 890 D-Mark gekostet hat.

Die Road Worn hat im Prinzip die gleichen Zutaten wie die Squier damals: Einen Body aus Linde (Basswood), einen schön geformten D-Hals mit Rosewood-Griffbrett und 7,5 Zoll-Radius, drei CTS „Dimple“-Pots mit 250K und einen billigen Polyester-Tone-Kondensator. Das Tremolo stammt zwar von Fender, hat aber einen Guss-Block mit tief gebohrten Saiten-Löchern, sodass die Ballends im Inneren verschwinden. Außerdem ist der Block etwas kleiner und leichter als bei meiner 2003er Custom Shop Relic Stratocaster.

Die Gitarre, die schon von Vorbesitzern mehrfach umgebaut wurde (der Body gehört wohl nicht zur Gitarre, sondern wurde später ergänzt), ließ sich sehr gut spielen, klang aber furchtbar dünn, fizzelig und viel zu weich. Sie vereinte sämtliche Untugenden, die es bei einer Stratocaster zu beklagen gibt. Außer dem griffigen Hals gab es wenig Inspirierendes, um es mal vorsichtig auszudrücken. Das konnte man besonders merken, wenn man die Road Worn mit der originalen Strat von 1961 oder der Custom Shop Relic von 2003 verglich.

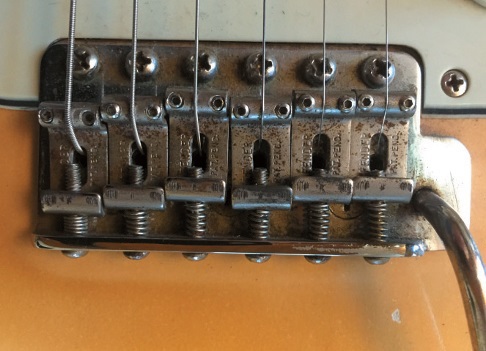

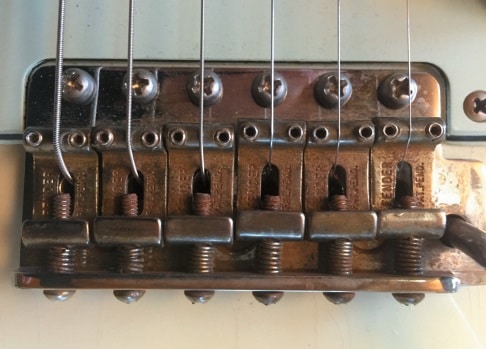

Die 1961 ist völlig original, die Custom Shop Relic wurde im Laufe der Jahre etwas umgerüstet. In dieser Gitarre befindet sich ein Fender „PureVintage“-Vibrato, das den Ton etwas knackiger und voller macht. Dazu wurde der billige Ton-Kondensator gegen einen original alten „SK“ 0.1uF Scheibenkondensator getauscht. Die Maßnahme nimmt der Strat den manchmal etwas harschen Obertonbereich und macht sie weicher, aber auch klarer. Das war bis dahin schon alles.

Mein Ziel war es natürlich auch, den anstehenden Umbau nicht unnötig zu verteuern. Die Gitarre sollte insgesamt preiswert bleiben. Einer der Vorbesitzer hatte schon ein günstiges Leo-Sound-Pickup-Set eingebaut, sodass hier zunächst kein Bedarf für eine Erneuerung bestand. Daher konzentrierte ich mich zunächst ausschließlich auf die Elektronik und die Hardware. Dabei gewann ich ein paar sehr interessante Erkenntnisse, die ich mit anderen Strat-Liebhabern teilen möchte. Wirklich kreativ wurde ich erst später.

Zuerst wollte ich die Zutaten der Lieblings-Strat von 1961 einfach nur kopieren. Warum ist diese Gitarre so gut? Und vor allem – was macht sie klanglich so außergewöhnlich? Ich versuche das in ein paar kurzen Sätzen zu beschreiben. Diese Gitarre gehört zu den besten Strats, die ich je gehört habe, denn sie besitzt einige Eigenschaften, die ich vor allem bei Slabboard-Strats der frühen Sechziger gehört habe. Zunächst ist da dieser sogenannte „Bell-Tone“. Dies ist ein extrem glockiger Ton, der sehr schön schmatzt und im wahrsten Sinne glasklar daherkommt. Zuerst habe ich diesen Ton auf Jeff Becks Album ‚Wired‘ wahrgenommen. Seine Strat schneidet da wie ein heißes Messer in Butter.

Zum zweiten Mal hörte ich diesen Sound natürlich beim Intro und Solo von Lynyrd Skynyrds ‚Sweet Home Alabama‘, dann bei Thomas Blug auf irgendeiner Musikmesse-Vorführung (er hat auch eine 61er Stratocaster) und schließlich bei der Band U2, die diesen „Bell-Tone“ quasi kultiviert haben.

Die 1961er Stratocaster hat aber nicht nur diesen Glockenklang, sondern gleichzeitig eine unfassbar direkte Ansprache und sehr, sehr trockene Bässe. Ich denke, Jeff Beck würde mir diese Gitarre aus den Händen reißen. Oder John Mayer, denn diese Gitarre hat sehr wenig Mitten und daher eine sehr geringe Überlagerung von Tönen. Man könnte auch von einer stark ausgeprägten Saitentrennung sprechen. Akkorde bleiben immer messerscharf und durchsichtig. Und vor allem: Man findet keinen einzigen Zerrer, der nervt! Alles scheint zu funktionieren. Sie klingt immer! An jedem Amp!

So, nun genug der Lobhudelei. Ich wollte damit nur sagen: Die Messlatte liegt verdammt hoch! Die Road Worn verkörperte anfangs noch das genaue Gegenteil der AusnahmeStrat von 1961. Sie klang verwaschen, unscharf, müde, zu harsch und auf den hohen Saiten viel zu dünn. Was würde hier helfen? Neue Pickups, Cryo-Tuning oder vielleicht gar nichts mehr? Frei nach dem Motto „man sollte keine Gitarre aufgeben“ habe ich die Gitarre zunächst so gut wie möglich eingestellt.

Zuerst wurde der Hals so gerade wie möglich gestellt. Das bringt in der Regel etwas zusätzliche Spannung in den Halsstab und erhöht die Ansprache. Die Gitarre wurde etwas knackiger und konturierter. Dann habe ich die Pickups eingestellt. Die LeoSounds klingen wirklich überzeugend, nur sind die Magnete noch etwas stark. Die Folge ist ein typisches „Wimmern“ in jedem Ton, da die Saiten unregelmäßig vor den zu starken Magneten schwingen. Der Ton wird durch größeren Abstand zum Magneten schärfer und sauberer, auch wenn es ein wenig Output kostet.

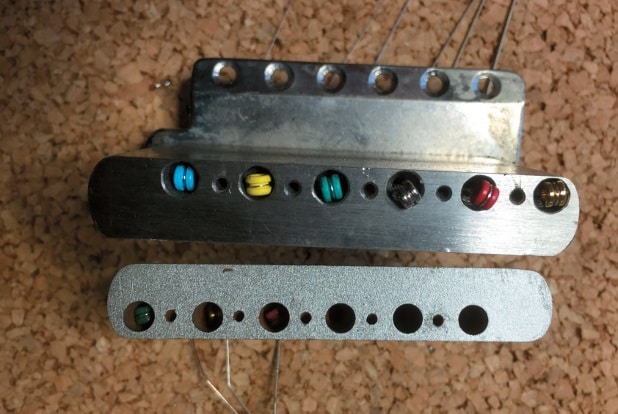

Callahams Stahlblock und Fender Guessblock
Callaham Stahlblock neben Fender Guessblock

Im zweiten Schritt habe ich auch hier einen alten „SK“-Tone-Kondensator mit 0.1uF eingebaut. Der höhere Wert erzeugt insgesamt einen weicheren und weniger in den Mitten betonten Klang. Schon das nahm der Gitarre diese kühle Härte. Der Ton wurde jetzt runder und voller.

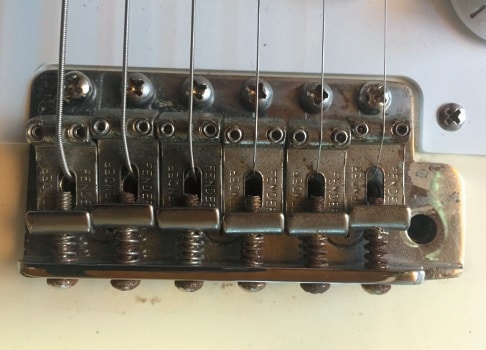

Die dritte Maßnahme war der Einbau eines neuen Vibratos, das ich noch von einer American-Vintage-Strat aus den späten 80ern übrig hatte. Diesem Vibrato spendierte ich den einzigen Luxus, und zwar einen hochwertigen Callaham Stahlblock. Die Gitarre hatte jetzt für meinen Geschmack zu viele Höhen, ließ aber schon eine Art „Bell-Tone“ erkennen. Außerdem nahmen Saitentrennung und Sustain deutlich zu.

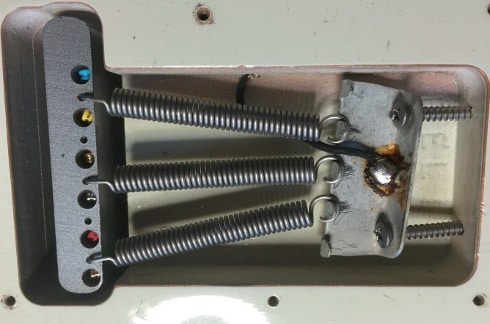

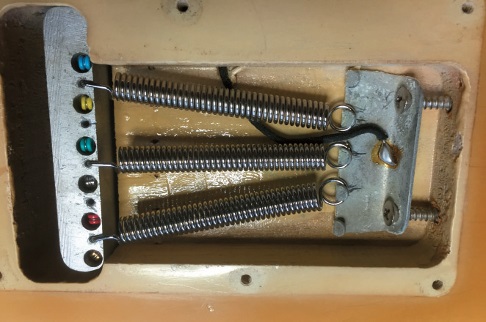

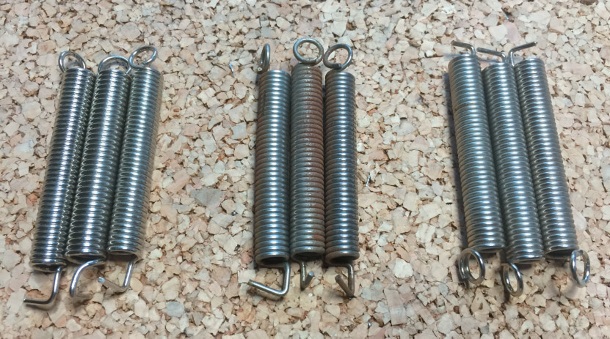

Dieses „Zuviel“ im Hochtonbereich zähmte ich auf ganz ungewöhnliche Weise. Ich testete unterschiedliche Vibrato-Federn aus meiner langjährig gefüllten Wühlkiste und fand heraus, dass allein die Federn das Frequenzspektrum einer Stratocaster enorm beeinflussen können. Ich fand ein Feder-Set, das die Gitarre in exakt das gleiche Frequenzspektrum rückte wie die geliebte 1961er.

Nun hatte ich buchstäblich Blut geleckt. Ich fand im Keller noch eine Schachtel mit einer alten Feder-Kralle aus den Sechzigern. Dazu sechs Tremolo-Befestigungsschrauben aus der gleichen Zeit. Dieser Fund schien mir so wertvoll, dass ich die Kralle nicht in die Road Worn einbaute, sondern in die 2003er Custom Shop Relic Strat. Das Ergebnis hat mich geradezu umgehauen.

Auch diese Strat wurde noch etwas gezähmt und ausbalanciert. Diese Gitarre klingt der 61er ebenfalls ähnlicher in Puncto Ansprache und Ton. Offenbar sind die alten Materialien auch klangentscheidend. Die Road Worn ist nun mit ein paar ganz einfachen Maßnahmen zu neuem Leben erweckt worden. Zugegeben: Sie klingt immer noch nicht wie die alte 61er, aber sie bietet nun einen wirklich mitreißenden Sound, der meiner ebenfalls sehr guten Custom Shop Relic durchaus die Stirn bietet.

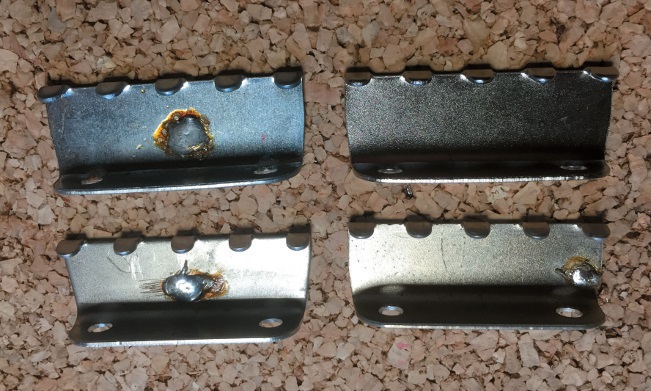

Fender Tremolo-Krallen
Unterschiedliche Tremolo-Krallen

 Fassen wir die Maßnahmen und Kosten noch einmal zusammen:

LeoSound Pickups ca. € 120

Callaham Steel Block ca. € 86

60s SK Kondensator ca. € 15

Vibrato-Federn ca. € 6

Vibrato-Kralle ab € 1

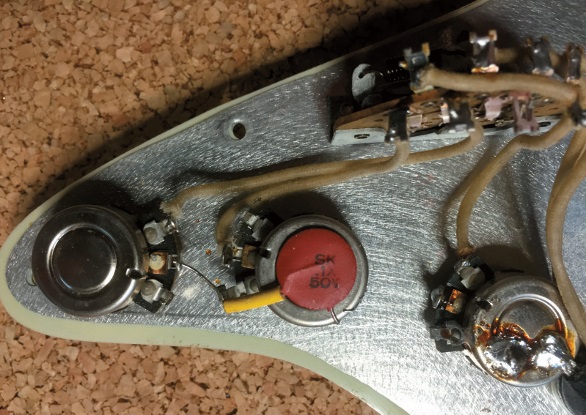

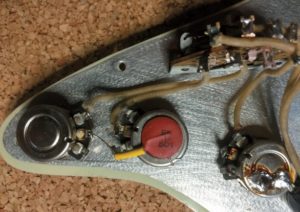

Der 60s Scheiben-Kondensator
“SK” Scheiben-Kondensator 0.1uF

Insgesamt wurden also um die € 200 investiert. Ich selbst habe davon allerdings nur etwa € 100 draufgelegt, denn die LeoSound-Pickups waren ja schon eingebaut. In der Folge habe ich auch bei der Custom Shop Relic eifrig mit unterschiedlichen Federn experimentiert und den Sound in Feinheiten noch deutlich verbessern können.

Mittlerweile habe ich sogar mit den Befestigungsschrauben des Tremolo-Systems experimentiert. Auch hier hört man feine Klangunterschiede. Zwar sind all diese Maßnahmen vielleicht zunächst nur kleine Schritte zum besseren Sound, in der Summe sind diese Umbauten jedoch wirklich sehr weitreichend.

Die Road Worn gehört nun jedenfalls zum Kreis der Lieblings-Gitarren, auch wenn sie die Klänge der alten Strat nicht komplett nachstellen kann. Der Linde-Body liefert einen fetten und rockigen Sound, die Bespielbarkeit ist hervorragend und Ansprache, Abbildungsschärfe und Dynamik lassen keine Wünsche mehr offen. Sie hat im Laufe der letzten Wochen einen ganz eigenen Charakter entwickelt. In diesem Sinne …

[3690]

(aus Gitarre & Bass 01/2016)
