Parts Lounge: Spring-Theorie

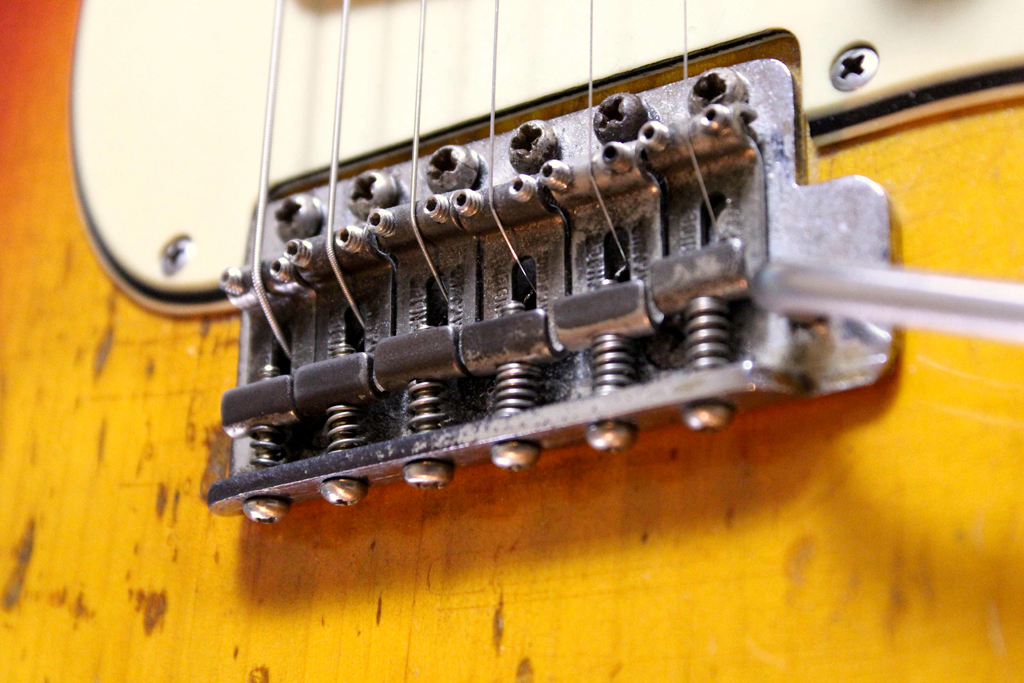

Tremolo einer Fender Stratocaster von 1963

Schon vor etwa fünf Jahren schrieb ich eine Kolumne über Optimierungsmöglichkeiten bei Gitarren, die mit einem Tremolo (eigentlich Vibrato) ausgestattet sind. Damals berührte ich das Thema allerdings nur in Ansätzen. Es ging dabei um den Aufbau eines klassischen Stratocaster-Tremolos. Schauen wir uns solche Systeme genauer an, finden wir gleich mehrere Bausteine, die am Klang der betreffenden Gitarren maßgeblich beteiligt sind. Daher halte ich es für eine gute Idee, mögliche Maßnahmen zur Optimierung genauer zu beleuchten…

Was ich hier darlege, beruht vor allem auf meinen langjährigen Erfahrungen mit dem Setup verschiedener Stratocaster-Modelle.

Anzeige

DAS SYSTEM

Ähnlich wie bei den Pickups haben auch die Bausteine des Tremolos spezifische Klangeigenschaften, die das Gesamtergebnis mehr oder weniger stark färben. Und da wir bei E-Gitarren kein Setup mit dem Ausgangspunkt „neutral“ kennen, ist es nur logisch, dass man mit der Auswahl dieser Bausteine eventuelle Schwächen des Instruments kompensiert.

Ein Stratocaster-Tremolo besteht aus Bodenplatte, Reitern, Madenschrauben zur Höheneinstellung und als Kontaktpunkt zur Bodenplatte, dem Tremolo-Block sowie den Tremolo-Federn, der sogenannten Kralle, die die Federn festhält, und zuletzt den beiden Halteschrauben für die Kralle.

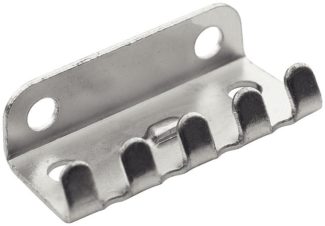

Framus Parts – Spring Holder for Wilkinson VS 50 Tremolo (Bild: W-Music Distribution)

Und wie bei allen komplexen Systemen wirken sich auch hier sämtliche Bausteine auf den Klang aus. Hochtonspektrum, Sustain und Ansprache liegen oft im entsprechenden Setup verborgen. Im Prinzip mischt jedes Tremolo dem Klangergebnis seinen ganz spezifischen Sound bei. Und daher ist es mehr als sinnvoll, sich die Eigenschaften bestimmter Anteile unterschiedlicher Bausteine bewusst zu machen.

Wie so oft wird es auch hier schwerfallen, ein allgemeingültiges Rezept zu finden, das jeder Stratocaster guttut. Da jede Gitarre etwas anders klingt, kommt man auch bei der Auswahl meist zu unterschiedlichen Ergebnissen.

Man sollte sich also nicht verunsichern lassen und einfach alles kaufen, was angeblich „vintage“ klingt. Hier entscheiden nur die persönlichen Bedürfnisse und Zielvorgaben. Und die sind schließlich für jeden Musiker variabel.

Bei meinen Kunden fällt mir auf, dass praktisch alle mit unterschiedlichen Pickups experimentieren, aber sich kaum jemand um sein Tremolo kümmert. Der Fokus ist daher eindeutig. Alles konzentriert sich auf die Tonabnehmer. Dabei übertragen diese ja nur das, was der unverstärkte Klang der Saiten hergibt. Und hierbei spielt das Tremolo eine große Rolle.

MATERIAL

Immerhin gibt es in jüngster Zeit ein wachsendes Bewusstein für das Material von Tremolo-Blöcken. In Mode sind sogenannte kalt gerollte Stahlblöcke. Warum, weiß offenbar niemand so recht. „Klingt knackiger oder spritziger“ heißt es da beispielsweise in Internet-Foren. Und wenn man den Block noch einem Cryo-Tuning unterzieht wäre das gleich noch viel besser. Aber welchen soll man da kaufen? Auch Stahlblöcke unterscheiden sich je nach Hersteller teils erheblich voneinander. Fans von Siebzigerjahre-Strats schwören dagegen auf die damals üblichen Guss-Blöcke, die in einem Werkstück mit der Bodenplatte verbunden waren. Angeblich klingt das „rockiger“. Warum sonst bevorzugen Ritchie Blackmore oder Walter Trout solche Materialien?

Wir beschäftigen uns heute mit den grundsätzlichen Eigenschaften des jeweiligen Materials. Hier gilt salopp gesagt: Ein härteres Material erzeugt auch einen härteren Klang. „Härter“ kann natürlich auch bedeuten „akzentuierter“, „definierter“ oder „dynamischer“. Dabei sind Stratocasters ausgerechnet auf der Treble-Seite am anfälligsten für Misstöne, sprich harsche Höhen oder quietschende Overdrive-Sounds. Wie immer heißt das Zauberwort „Balance“.

Man sollte versuchen, das Klangspektrum seiner Gitarre so gut wie möglich zu harmonisieren, und das vor allem, bevor man sich für einen Pickup-Austausch entscheidet.

SETUP

Die erste Maßnahme, die auch noch schnell und preisgünstig ist, beginnt beim Setup selbst. Verwende ich etwa alle fünf Federn oder nur vier oder drei? Stelle ich das Tremolo schwebend oder auf dem Body ruhend ein? Damit beginnt in der Regel die Arbeit entlang der Vorlieben des Spielers. Soll es fetter und rockiger klingen, kann es sinnvoll sein, das Tremolo festzuklemmen und mit allen fünf Federn zu bestücken. Das Klangergebnis liegt daher sehr nah an Modellen ganz ohne Tremolo (Hardtail).

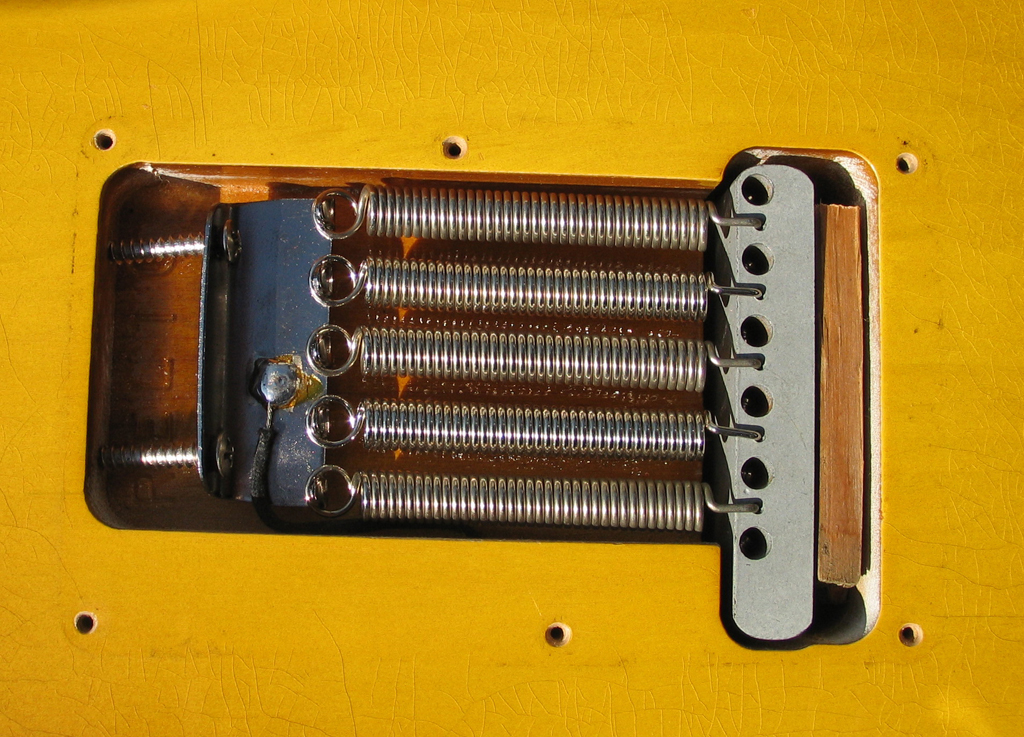

Fünf Federn parallel plus Holzklotz für ein komplett
geblocktes Tremolo

Mit dieser Einstellung erhält man etwas mehr Punch und Dynamik, muss allerdings auf die Verwendung des Tremolos verzichten oder sie zumindest einschränken. Ritchie Blackmore hatte sein Tremolo wie oben beschrieben eingestellt und klagte daher bald über jede Menge angebrochener Tremolo-Bügel, da auch er hier und da das Tremolo einsetzte. Er ließ sich schließlich besonders dicke und stabile Bügel fertigen, die dem starken Gegendruck der fünf Federn gewachsen waren. Die klangliche Auswirkung der Federn ist hier zwar noch hörbar, aber im Grunde zu vernachlässigen, da die Bodenplatte und der Block hier viel stärker einwirken.

Standard bei Fender-Gitarren ist heute die Bestückung mit drei Federn (die übrigen zwei liegen meist in einem Tütchen im Kofferfach) bei leicht schwebender Einstellung, das heißt, dass man das Tremolo sowohl nach oben als auch nach unten bewegen kann.

Hier spielt zunächst die Justierung der sechs Halteschrauben eine wichtige Rolle. Dazu entfernt man die Saiten und dreht alle sechs Schrauben etwa zwei Millimeter heraus. Dann kippt man das Tremolo nach vorne, solange, bis der Block in der Tremolofräsung an der Rückseite anschlägt. Dann dreht man nur die beiden äußeren Schrauben so weit nach unten, bis sie mit dem Schraubkopf an der Bodenplatte anschlagen. Die vier mittleren Schrauben dreht man dann nur so weit herunter, dass sie die Bodenplatte gerade nicht berühren. So erhält man eine Messerkanten-Justage, die für die freie Beweglichkeit des Tremolos die beste wäre. Es geht hier darum, unnötige Reibung zu vermeiden. Dann bringt man die drei oder vier Federn an (abhängig von der Härte der Federn selbst) und zieht die Saiten wieder auf.

Jetzt kommt der nervigste Part, denn man muss abhängig von der Saitenstärke beziehungsweise dem Saitenzug das Tremolo in Balance bringen. Hierzu verwendet man die beiden Schrauben an der Tremolo-Kralle.

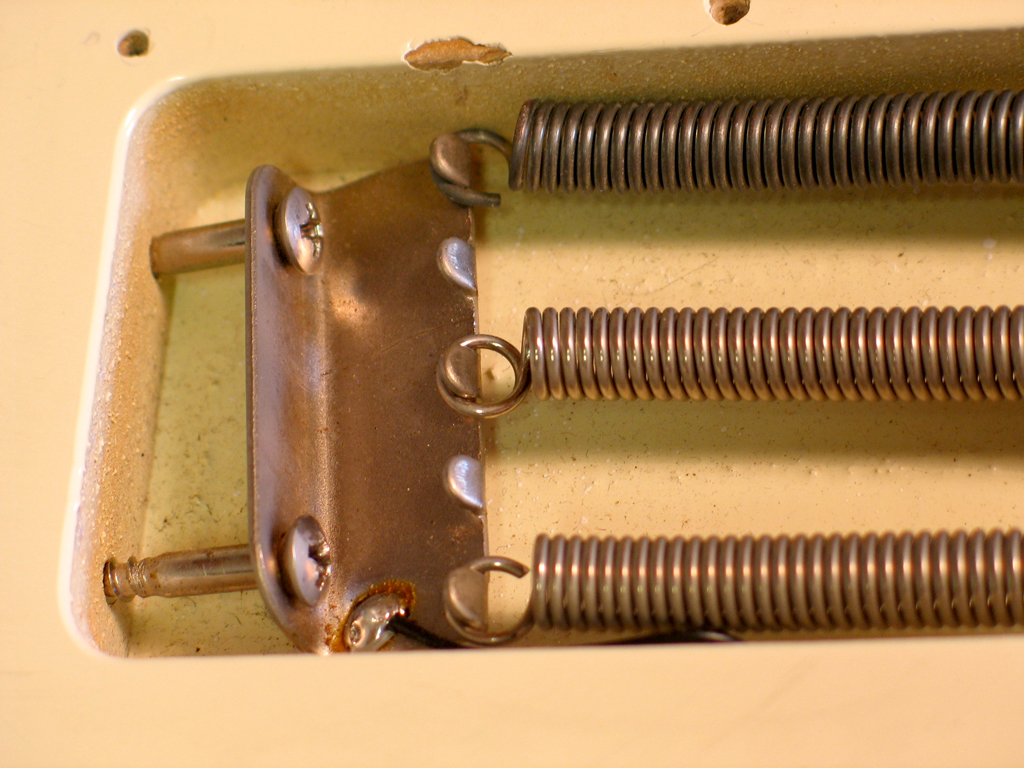

Tremolo-Kralle

Steht das Tremolo mit aufgezogenen Saiten zu steil, dreht man die Schrauben weiter in den Korpus. Aber nicht zu viel, denn danach muss man die Saiten wieder leicht entspannen, um sie in die korrekte Stimmung zu bringen, wodurch die Bodenplatte des Tremolos wieder hochkommt.

Es kann einen Moment dauern bis man hier die richtige Lage ermittelt hat. Auch ist hier schon entscheidend, ob man die drei oder vier Federn parallel oder im Dreieck anbringt. Hier gibt es kein richtig oder falsch, sondern man muss sich anhören, in welcher Kombination die Gitarre den besten Klang bietet. Denkbar sind auch Mischanordnungen.

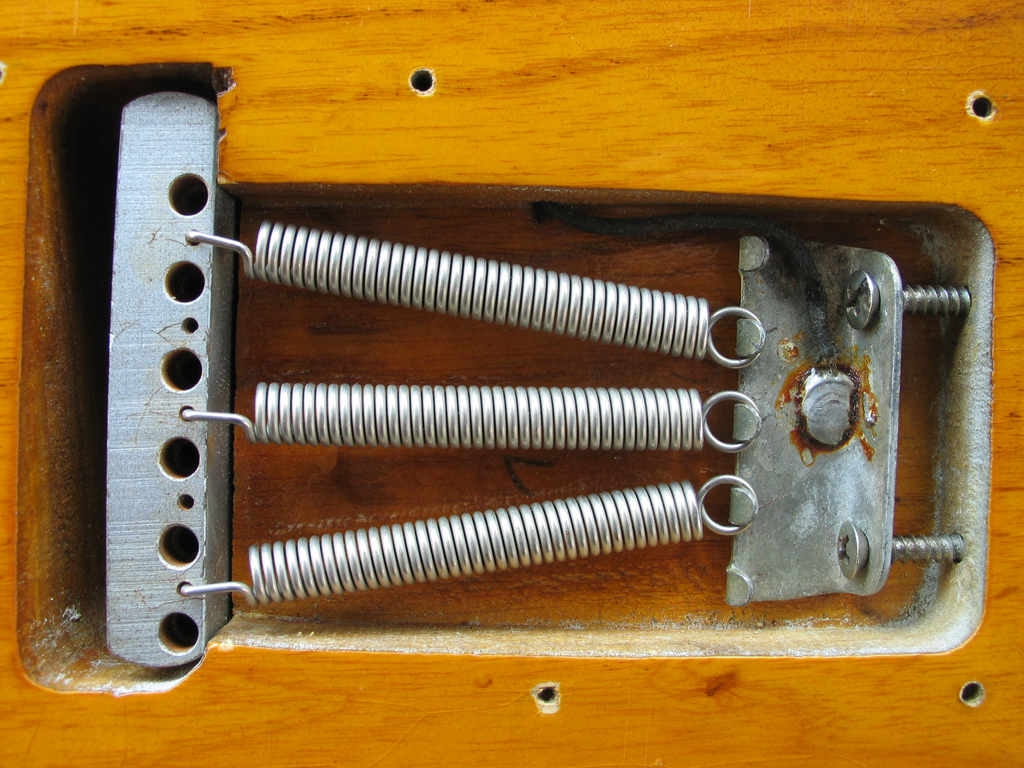

Drei Federn in Dreicksanordnung

ANPASSEN

Bei schwebenden Tremolos kommen die Materialeigenschaften der Federn deutlich ins Spiel. Wie bereits erwähnt, „klingen“ härtere Federn auch härter und weichere eben weicher. Im Extrem erreichen wir hier eben manchmal ein „zu hart“ oder „zu weich“. Tönen etwa die Basssaiten zu „buzzy“ (ein Problem bei vielen Stratocasters), müssen härtere Federn her. Und manchmal genügt es sogar, nur die Feder auf der Bass-Seite zu tauschen. Auf der Diskantseite kann eine weiche Feder wahre Wunder wirken, etwa wenn die hohe E-Saite zu schrill klingt.

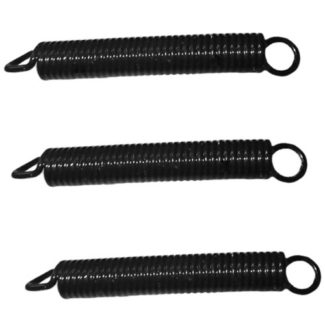

Floyd Rose FRTSNBKP – Noiseless Tremolo Springs – Black (Bild: W-Music Distribution)

Um mich für solche Setups zu wappnen, habe ich vor ein paar Jahren begonnen, alle möglichen Arten von Tremolo-Federn zu sammeln. Zuerst kaufte ich ein Set Raw-Vintage-Federn. Wie die meisten alten Federn sind diese weicher und dehnbarer als die aktuellen Federn von Fender. Und so kann es sein, dass man aufgrund des Materials zu vier oder fünf Federn greift, um dieses „spongy feel“ beim Spielen zu entkräften.

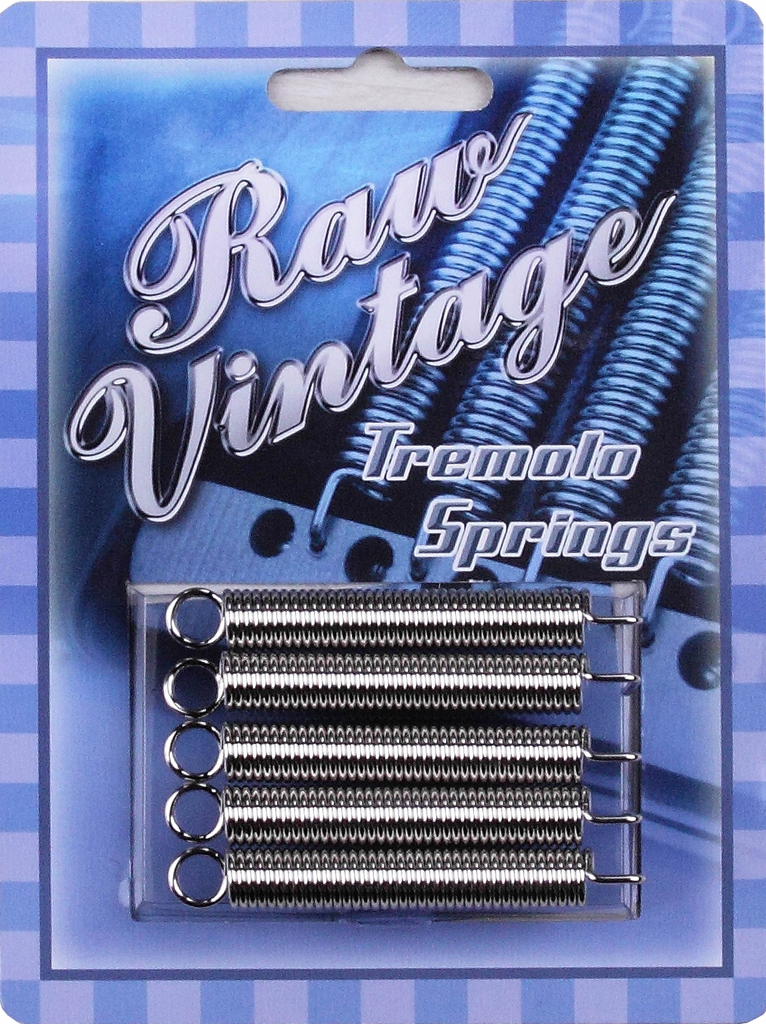

Guter Einstieg: Raw-Vintage-Federn (Bild: Copyright: by George Forester Guitars)

Die schlechte Nachricht ist, dass ich in allen Versuchen mit wirklich alten Tremolo-Federn meist die besten Ergebnisse erziele. Hier ist die Balance in puncto Frequenzspektrum meist stimmiger als bei neueren Federn. Ich schaue auf Ebay, Musiker-Flohmärkten oder in Wühlkisten in Musikgeschäften, ob sich da was Passendes findet.

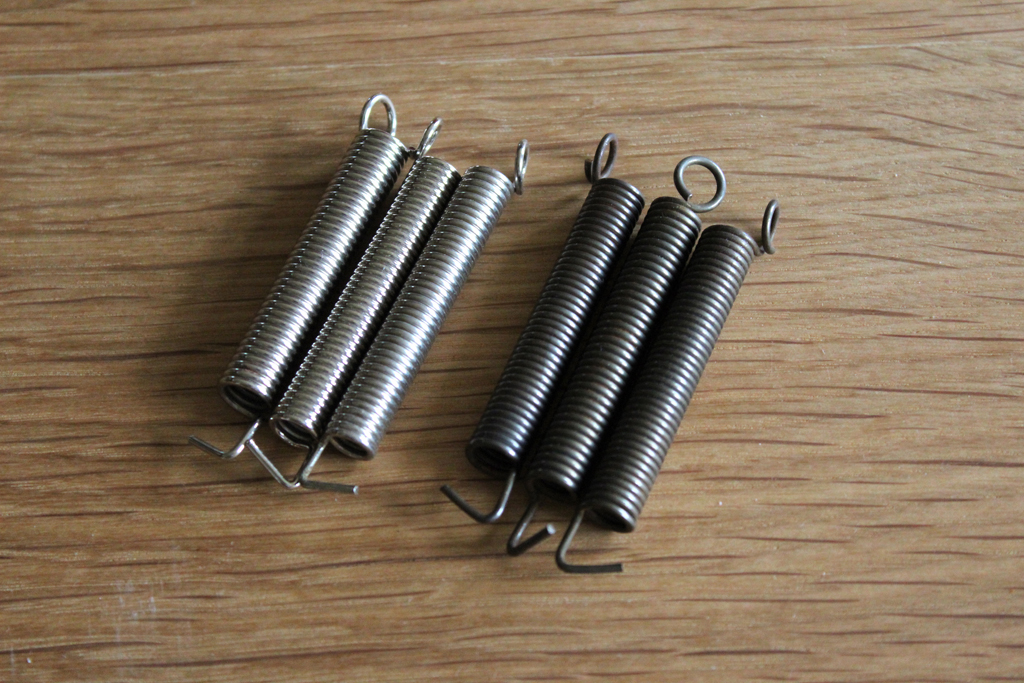

Alte oder neue Federn?

Ich weiß selbst nicht, woran man eine alte Feder erkennt, denn sogar bei Vintage-Strats variieren die eingebauten Exemplare teils erheblich. Meist sind sie jedoch etwas dünner und natürlich etwas weicher als aktuelle Federn. Wenn ich dann etwas Zeit habe, nehme ich meine Lieblings-Strat und teste solange mit verschiedenen Federn bis ich ein gutes Set gefunden habe.

In der nächsten Folge befassen wir uns mit Blöcken und Reitern, die ebenfalls eine große Rolle spielen.

(erschienen in Gitarre & Bass 05/2020)
