Der legendäre Sound des VOX AC30

Der Sound des VOX AC 30 ist legendär und polarisiert. Die einen lieben ihn, die anderen hassen ihn, dabei ist er gar nicht so einfach zu charakterisieren…

VOX-AC-30-1

Anzeige

>>Historie<<

>>Der Sound des AC30<<

>>Amp Station – Teil 1: VOX AC30 ist viel zu leise?<<

>>Amp Station – Teil 2: Restaurierung<<

Historie

Es ist schon beeindruckend: Das technische Konzept des AC30 stammt aus einer Zeit, da viele der geneigten Leser noch nicht einmal das Licht der Welt erblickt hatten. Und doch hat es sich über viele Jahre bis heute nahezu unverändert gehalten und ist nach wie vor aktuell. Ein gewisser Tom Jennings führte in den Fünfziger Jahren in Dartford/Kent, nahe London, ein Musikgeschäft. Als der Rock & Roll aus den USA herüberschwappte, erkannte er die Zeichen der Zeit und sah, dass diese wilden Jungs mit ihren E-Gitarren ordentliche Verstärker brauchten. Die mussten damals nämlich mit Gerätschaften vorlieb nehmen, die aus dem Hi-Fi-Bereich adaptiert waren. Und die waren seitens der Leistung wie des Klangs für die E-Gitarre nicht wirklich optimal.

Tom Jennings erinnerte sich in diesem Zusammenhang eines Kollegen aus Kriegszeiten, Dick Denney, von dem er wusste, dass er elektronikerfahren war. Auch war er semiprofessioneller Musiker, spielte Hawaii-Gitarre und hatte einige Energie darauf verwendet, für sich selbst einen passenden Amp zu bauen. Nachdem Jennings diesen gehört hatte, drängte er auf eine Kooperation.

Im Jahre 1957 wurden sich die beiden einig und der erste Vox-Amp entstand, der AC15. Dies war ein 1×12-Combo mit dem legendären Celestion G12-Speaker. Der Verstärker hatte in der Endstufe zwei EL84. Es gab einen Normal-Channel und einen Kanal mit zwei Inputs und regelbarem Tremolo-Effekt. Die Klangregelmöglichkeiten beschränkten sich auf einen Regler zur Höhenabsenkung, das sogenannte Cut-Poti, welches hinter der Phasentreiberstufe auf das Signal Einfluss nimmt.

Der AC15 war sofort erfolgreich. Es dauerte nicht lange, bis Bands wie die Shadows und andere damals berühmte Vox-User mehr wollten: mehr Power, mehr Lautstärke. Das führte 1959 zur Entwicklung des AC30, der mit einem zweiten G12 und vier anstatt zwei EL84 nichts anderes war als ein kräftig aufgepumpter AC15. Damals war es noch so, dass über einen Amp mehrere Signale bzw. Musiker verstärkt wurden. Hieraus erklärt sich, wieso der AC30 bald einen dritten Kanal bekam. Mit dem neuen, etwas höhenreicheren Brilliant-Channel konnten nun ein Bassist und ein Gitarrist zugleich über einem Amp spielen. Wohlgemerkt, eine Klangregelung im üblichen Sinne gab es noch immer nicht.

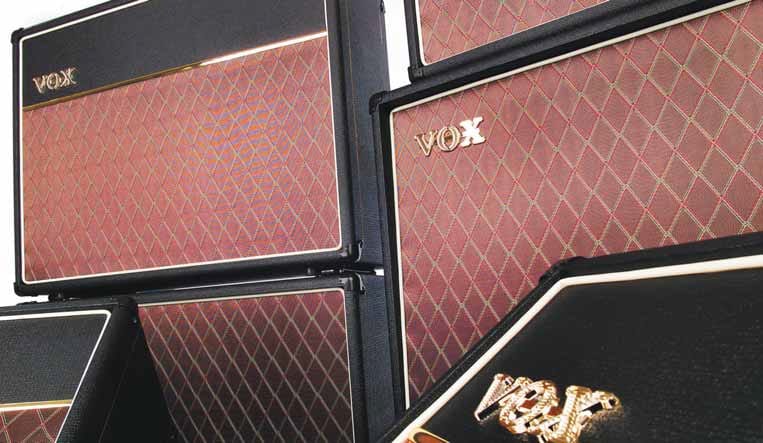

VOX-AC-30-2

Erst 1961, auf Betreiben der Shadows hin, die nach einem Fender-Ton fragten, entwickelte Dick Denney die Top-Boost-Einheit, eine Zweiband-Klangregelung, Bass und Treble, die mit einer zusätzlichen Röhre arbeitete und wahlweise (nachträglich) an der Rückseite des Combos montiert wurde. Erst 1964 wurde der Brilliant-Channel serienmäßig mit dem Top-Boost ausgestattet.

Um das Kapital zu steigern, entschloss sich Tom Jennings noch im selben Jahr zu einer geschäftlichen Partnerschaft mit einem Unternehmen namens Royston-Group. Dies war leider eine wenig glückselige Entscheidung: Jennings hielt nicht mehr allein alle Fäden in der Hand, war mit den neuen Produkten nicht zufrieden, konnte unter dem Management nicht so weitermachen, wie er es sich vorstellte, und verließ daher 1967 die Firma. Ebenso erging es Dick Denney.

Änderungen am AC30 lagen in der Zeit zunächst im Design. Das Copper-Panel wich einem grauen Bedienfeld mit silbernen Linien und silberner Beschriftung. Als dann später aber der große runde AC-Spannungswähler vom Panel verschwand, hatte der AC30 auch seine GZ34-Gleichrichterröhre eingebüßt. Dioden verrichteten nun diesen Job. Gleichzeitig wurden die Bulldog-Lautsprecher eingespart, statt dessen G12M (Black-/ Greenbacks) eingebaut und die Point-zu-Point-Verdrahtung auf Platinenbauweise umgestellt. Diese Combos waren aber noch immer sehr gute AC30.

Übel wurde es erst viel später, als volltransistorisierte AC30 auf den Markt kamen. An sich keine schlechten Amps, aber mit dem ursprünglichen Vox-Sound hatten die nicht viel gemein. Spätere Reissues gründeten natürlich wieder auf die ursprünglichen Röhrenschaltungen.

(Text: Ebo Wagner)

Zurück zur Übersicht


Der Sound des AC30: Why mess with a good thing?

VOX-AC-30-3

Was ist der typische Sound eines Fender Twin Reverb? Na klar, das ist dieser ultrakraftvolle Clean-Sound mit diesem patschigen Hall und den strahlend-klaren Höhen! Was ist der typische Sound eines Marshall-JCM-800-Topteils? Na klar, das ist dieser raue, kratzige Charakter in den oberen Mitten und Höhen, gepaart mit einer animalischen Durchschlagskraft! Und was ist der typische Sound eines Vox AC30?

„Der typische Sound eines Vox AC30? Na klar, das ist … hmm, das ist doch, äh, tja, irgendwie … weiß ich nicht.“ Tatsächlich keine einfache Frage! Ist es der glasklare Sound eines Hank Marvin? Oder dieser schimmernde Sound der Beatles? Oder etwa dieser drückende, fette Rock-Sound eines Brian May? Oder was?

Es scheint also gar nicht so leicht, einen Vox AC30 zu charakterisieren. Das ist um so erstaunlicher, wenn man bedenkt, wie deutlich das Vox-Schlachtschiff polarisiert. Auf der einen Seite gibt es die, die mit ihm gar nichts anfangen können, auf der anderen Seite diejenigen, die ihn heiß und innig lieben. Doch die Schar derer, die ohne ihren AC30-Combo nicht sein können, ist erstaunlich vielfältig und bunt. Also scheint dieser Amp doch ein gewisses Potenzial zu haben, was ihm erlaubt, souverän über allen Stil- und Sound-Kategorien zu schweben. Wir haben bei bekannten Vox-Usern nachgefragt, was für sie den Sound eines AC30 ausmacht, und welche Rolle dabei die Lautsprecher spielen. Und wir haben interessante Antworten bekommen.

Doch zuerst soll der Meister selbst zu Wort kommen – der große Dick Denney, der diesen zeitlosen Amp damals schuf. Er sagte 1966: „Der einzige Amp, an dem wir nichts Grundsätzliches ändern wollten, war der AC30. Tom Jennings sagte mir mehr als einmal: ,Das ist dein Baby, und er wird ewig genau so gebaut werden.‘“ Und damit hatte Tom Jennings, wie wir heute zu einer Zeit, in der sogar in der Volksrepublik China dieser britischste aller britischen Verstärker gebaut wird, bezeugen können, wieder einmal Recht.

Mike Campbell (Tom Petty & The Heartbreakers), von dem auch unsere Überschrift zu diesem Artikel stammt, meinte: „Ich mag den AC30 vor allem wegen der Beatles. Diese Klarheit und diese spezielle Crispness des Vox-Amps ist einzigartig, genauso wie seine harmonische Verzerrung, die Akkorde in ganz spezieller Weise erklingen lässt: hell, satt und wie Breitwandkino. Ein AC30 klingt zudem genau richtig neben einem Drum-Set, denn man kann ihn gut hören! Unsere Vox-Amps und -Boxen haben die blauen Bulldog-Lautsprecher aus den sechziger Jahren. Ich habe niemals andere Speaker im Zusammenhang mit einem Vox-Amp ausprobiert – warum auch, wenn das Ergebnis so gut ist?

Mike-Campbell
(Bild: Martin Huch, Korg inc.)

Snowy White (Roger-Waters-Band, Snowy White & The White Flames, Ex-Thin Lizzy): „Für mich funktioniert der AC30 sehr gut mit meiner alten Les Paul Goldtop (mit Humbuckern). Ich bekomme damit einen warmen, dicken Sound mit einer sehr schönen Verzerrung, wenn die Volumen-Regler an Amp und Gitarre weit aufgedreht sind. Der Amp hat einfach eine sehr reiche Tonwiedergabe. Aber auch der cleane Sound ist gut, und ich spiele oft eher clean als verzerrt. Meistens setze ich ein einfaches Hallgerät ein, das Holy Grail von Electro Harmonix – ich liebe einfach den Sound meines Vox mit einem Hall!

Ich benutze übrigens die ganz normalen, neuen Vox AC30, die man in jedem Laden kaufen kann, und ich lasse sie auch nicht modifizieren. Ganz im Gegenteil, denn ich habe eigentlich noch nie einen Vox-Amp gehört, der nicht gut geklungen hätte. Und die Kombination AC30 und Les Paul klingt sowieso immer gut! Diese neuen Verstärker sind außerdem sehr zuverlässig, und sie sind laut, obwohl sie nur 30 Watt Leistung haben. Zurzeit sind wir auf Tour mit Roger Waters – ich schreibe gerade aus Vancouver, Kanada. Hier benutze ich zwei AC30, wobei ich den zweiten nur für Solo-Passagen hinzu schalte. Das ist auf jeden Fall laut genug, selbst auf den großen Bühnen, auf denen wir jetzt spielen. Von Lautsprechern habe ich allerdings keine Ahnung, ich weiß noch nicht mal, welche Lautsprecher in meinen AC30 drin sind.“

Snowy-White
(Bild: Martin Huch, Korg inc.)

Francis Rossi (Status Quo): „Ich spiele zwar auch Marshalls, aber ich stehe vor allem auf den Vox AC30. Auf der Bühne verwende ich Marshall-JCM-800-Tops mit 4×12″-Boxen. Von dort aus geht das Signal in einen AC30, der versteckt dahinter steht und unglaublich gut klingt. Ohne ihn wäre ich auf der Bühne verloren.“

John Jorgenson (Hellecasters, Ex-Elton-John-Band u. v. a.): „Die Magie des AC30- Sounds liegt darin, dass er eigentlich immer voll und lebendig klingt, mit einer großen Dreidimensionalität und Komplexität. Der Grund, warum dieser Verstärker in so vielen unterschiedlichen Musikstilen benutzt wird, liegt einfach darin, dass er in der Lage ist, die Essenz und die typischen Merkmale jeder Gitarre optimal darzustellen – von dem kehligen, verzerrten Sound einer Les Paul Junior mit P-90-Pickup bis hin zu dem Glitzern und Schimmern einer Stratocaster oder einer 12-saitigen Rickenbacker. Und dass er trotz seines eigenen starken Charakters den Sound der Gitarre nicht dominiert, sondern eher ihre individuelle Stärke betont.

Sein Reaktionsvermögen und seine Dynamik setzen exakt das um, was die rechte Hand des Gitarristen macht, und AC30-User wollen normalerweise einfach nicht mehr zu einem anderen Amp wechseln, wenn sie das einmal festgestellt haben. In den späten sechziger und frühen siebziger Jahren waren AC30 in Süd-Kalifornien, wo ich herkomme, eher selten, und ich befand mich lange auf der Suche nach einem bestimmten Sound – bis ich meinen ersten AC30 dann 1979 gekauft und die Suche ein Ende hatte. Seitdem bin ich AC30-abhängig.

Die 15-Watt-Lautsprecher, die Celestion für Vox gebaut hat, hatte ich vor dem AC30 kennengelernt. Für einen Freund baute ich zwei kleine Boxen; er besaß ein sehr großes, in den USA gebautes Vox-Royal-Guardsman-Cabinet, das ihm zu schwer war. Die Speaker dieser Box wanderten in die beiden kleineren Gehäuse, und ich stellte sofort beim Testen fest, dass alle meine Amps über diese Boxen deutlich besser klangen als vorher! Das war etwa 1974, und seitdem bin ich großer Fan dieser 15-Watt-Lautsprecher.

Heute sind ja vor allem die blauen Speaker legendär, aber Vox hatte auch einige silberne (Silver Bulldogs), die ähnlich gebaut waren und ebenfalls sehr gut klingen. Ich glaube fest daran, dass jeder AC30 am besten mit diesen 15-Watt-Celestions klingt. In meinen Ohren sind sie die perfekte Ergänzung zu diesem Amp, sowohl was Ton als auch Leistungsumsetzung angeht.“

John-Jorgenson
(Bild: Martin Huch, Korg inc.)

Patrick Stump (Fall Out Boy): „Der cleane Sound ist sehr warm, hier ist dieser Amp einfach unschlagbar; verzerrt ist er prima für einen prägnanten Lead-Sound geeignet, was ja vor allem Brian May bewiesen hat. Ein AC30 ist der Amp, der von fast allen Studios als Nr.-1-Empfehlung genannt wird.“

Johnny Borrell (Razorlight): „Ein AC30 sieht einfach total klassisch aus, und das hat mich zuerst angezogen. Dass ich ihn immer noch spiele hat einfach den Grund, dass ich noch nie einen Amp gehört habe, der solch einen Clean-Sound hat wie eben der Vox AC30; er verbreitet so ein magisches Schimmern, das es wirklich bei keinem anderen Amp gibt. Nachdem ich meinen Vox schon eine Weile hatte, habe ich erstmals ein paar Beatles-Videos gesehen und dabei habe ich mir dann gedacht: Verdammt – ich scheine tatsächlich irgend etwas richtig zu machen!“

Peter Buck (R.E.M.): „Ich wollte nicht in die Falle springen und wie alle anderen einen Marshall und eine Les Paul benutzen und dann drei Akkorde herausprügeln. Ich liebe die Ramones, aber selbst will ich nie solche Musik machen. Ich lande immer wieder bei dem AC30, weil dieser Amp so einen schönen, warmen Klang hat.“

Johnny Marr (Ex-Smiths): „Mit einer Les Paul ist ein AC30 großartig! Nicht viele Musiker spielen diese Kombination, aber wenn du dir alte Stones-Aufnahmen anhörst, dann wirst du diesen Sound sofort erkennen. Die Les Paul gibt dir einen schweren, dunklen Sound, und der Vox ergänzt diesen mit seinem warmem Schimmern zu einem perfekten Klang.“

(Text: Heinz Rebellius)

Zurück zur Übersicht


Amp Station – Teil 1: VOX AC30 ist viel zu leise?

Die Restaurierung von Marshall- und Fender-Verstärkern ist aufgrund der zahlreichen Infos und Schaltpläne, die mittlerweile im Umlauf sind, sowie dem übersichtlichen Aufbau der Elektronik beinahe schon ein Kinderspiel. Ganz anders ist das allerdings bei alten Vox-Verstärkern. Hier traut sich kaum noch jemand heran, und zwar nicht, weil die meisten Elektroniker mit der Schaltung überfordert wären, sondern weil die Restaurierung aufgrund der komplexen Konstruktion oft viele, viele Stunden in Anspruch nimmt und daher sehr teuer wird. Wer möchte schon über € 1000 für einen Vox-Check hinblättern? Aber solche Beträge sind schnell fällig, will man einen alten Vox wirklich für die nächsten 20 Jahre fit machen.

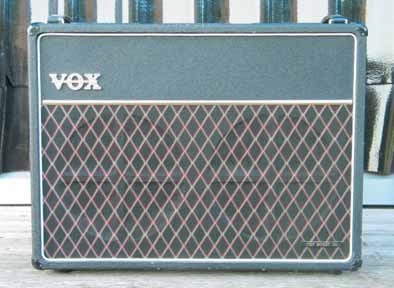

Amp-Station-5

Ich habe gerade ein Parade-Beispiel auf der Werkbank und möchte daher aktuell den Problemfall AC30 gleich von mehreren Seiten ausführlich beleuchten. Vor allem die Modelle der sechziger und siebziger Jahre haben im Laufe ihres Lebens wie ein alter Wal zahlreiche Blessuren eingesammelt und benötigen meist dringend eine Wellness-Kur.

Mein Beispiel ist geradezu typisch: Der AC30 stammt von etwa 1966/67, hat noch das begehrte JMI-Logo sowie die Celestion Silver-Bulldogs. Der äußerliche Zustand ist absolut perfekt. Keine Kratzer, Abschürfungen oder Risse im Frontbespannstoff. Der Kaufpreis betrug daher immerhin schon € 3000.

Auch die Elektronik zeigt sich absolut unversehrt. Hier hat noch nie ein Lötkolben gewütet. Man könnte daher meinen, es handele sich um einen absoluten Glücksgriff. Dieser Eindruck ist allerdings schnell dahin, wenn man das gute Stück einschaltet.

fehlersuche

Der AC30 erwies sich nämlich im Klangtest als viel zu leise. Hier kommt kaum noch Leistung. Auch funktionierte nur der Normal-Kanal, der Brillant-Kanal gab nur noch ein leises Säuseln von sich. Tremolo? Ebenfalls Fehlanzeige. Zunächst hat man natürlich die alten Röhren in Verdacht, aber ein kompletter Austausch der Röhren-Bestückung brachte keinerlei Besserung.

Dann habe ich die Speaker an einem anderen Vox getestet und konnte feststellen, dass diese Lautsprecher völlig ausgelutscht sind. Sie klingen nasal, fast wie eine Stimme aus dem Telefon, und sind viel zu leise. Ein Problem, das ich schon öfter bei alten Silver-Bulldogs angetroffen habe. Meist leider ein Hinweis auf das baldige Ableben. Hier kann aber rasch Abhilfe geschaffen werden. Der Preis für diese Maßnahme geht jedoch schon ins Uferlose. Will man gegen Celestion Blue Bulldog Reissues austauschen, sind allein dafür circa € 700 fällig. Schluck!

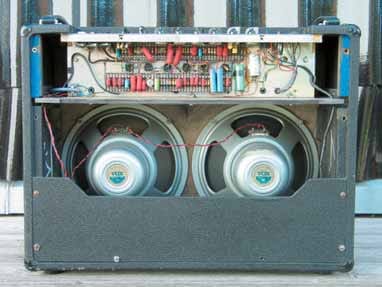

Amp-Station-6

Das löste das Problem allerdings nicht. Der Amp klang weiterhin absolut krank. Der gute Zustand des Probanden bringt den Amp-Techniker hier natürlich in einen starken Konflikt. Einerseits möchte man den Originalzustand soweit wie möglich erhalten, andererseits kostet genau dieses Vorhaben jedoch unendlich viel Zeit.

Die Überprüfung der vorgeschriebenen Betriebsspannungen zeigte keinerlei Fehlerquelle. Das Problem lag vermutlich auch hier an einzelnen Bauteilen, die durch die starke Hitze im Laufe der Jahre Schaden genommen haben. Allen voran sind natürlich die Elkos gefährdet. Ausgetrocknete Elkos sind oft der Grund für Leistungsverlust.

Dann müssen sämtliche Widerstände gemessen werden. Bei manchen geht das allerdings nur, wenn man sie vorher auslötet. Im Vox herrscht Enge, und das Layout ist undurchsichtig. Dazu kommt noch, dass die Drähte an Kondensatoren und Widerständen vor dem Verlöten mehrfach um die so genannten Turrets gewickelt wurden, um im Falle einer brüchigen oder kalten Lötstelle noch Kontakt zu garantieren. Man kann die Bauteile daher nicht einfach auslöten, sondern muss in der Regel die Drähte mit dem Saitenschneider kappen. Stunde um Stunde tastet man sich dann bei der Fehlersuche an die Schwachstellen heran, in einer Hand eine Pinzette, in der anderen den Lötkolben mit kleiner Lötspitze. Die Zuleitungen sind mit Plastik isoliert.

Es genügt bereits eine wimpernschlagkurze Berührung des Lötkolbens mit der Isolierung, um diese teils weiträumig abzuschmelzen. Man benötigt also viel Geduld und eine besonders ruhige Hand. Da die Lötleisten sehr schmal sind, wurden beim Einlöten die Bauteil-Drähte oft nach innen gebogen, sodass man jetzt an die Lötstellen kaum herankommt.

Außerdem findet man meist bei einem defekten Vox AC30 nicht nur ein zentrales Problem. Vielmehr zeigen sich oft zahlreiche, kleinere Defekte, die aber in ihrer Summe die Funktionalität stark einschränken; Leistungsverlust, Brummen und ein schlechter, weil dünner und undynamischer Sound sind die Folgen.

lötarbeiten

Wie bereits beschrieben ist es nicht der Aufwand an Bauteilen, der eine Vox-Restaurierung so teuer macht. Es sind vor allem die langwierigen Lötarbeiten. Nach jedem Bauteilwechsel muss man den Amp wieder einschalten und Probehören. Nur so kann man herausfinden, wie weit man bei der Reparatur gehen muss. Danach muss man wieder alle Elkos entladen und weiterlöten. Auch hier ist die Auswahl der Bauteile mitunter entscheidend. Als Widerstände nehme ich häufig stabile Metallfilm-Typen, einfach weil diese sehr zuverlässig und hitzebeständig sind. Hier sollten es jedoch Kohlepress-Typen sein. Der Grund liegt vor allem in den zu erwartenden Klangergebnissen. Wenn schon, denn schon.

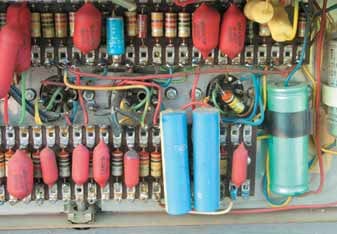

Amp-Station-8

Bei schwierigen Fällen lötet man nicht selten zwei bis drei Tage, bis alles wieder perfekt funktioniert. Dann folgt noch eine abschließende Klangabstimmung, bei der unterschiedliche Röhren-Typen und –Fabrikate durchgehört werden müssen. Am Ende hat man eine knappe Woche in den Vox investiert. Ich betone das nur, weil die gleiche Arbeit bei einem Marshall- oder Fender-Amp an einem Nachmittag (!) erledigt werden kann. Schlimmstenfalls addiert sich zu einem neuen Röhrensatz, Lautsprechern und Bauteilen also noch ein satter Posten für die Arbeitszeit.

Ich würde sogar soweit gehen, dass sich solch aufwändigen Maßnahmen nur bei Modellen lohnen, die eine entsprechende Substanz bieten. Problematisch sind die Modelle ab den späten Siebzigern, bei denen sämtliche Bauteile auf einer Platine verlötet sind. Da sich die Lötstellen unter der Platine befinden, muss diese eigentlich entfernt werden, um an die Lötstellen heranzukommen. Die Restaurierung solcher Modelle lehne ich persönlich jedoch mittlerweile ab, weil die Entfernung der Platine derart zeitaufwändig ist, dass man die Kosten für die verwendete Arbeitszeit keinem Kunden mehr zumuten möchte. Hier müsste man schon stark improvisieren, etwa die Bauteile ohne Zuleitung herausknipsen und die neuen Teile mit den verbleibenden Beinchen verlöten. Das ist jedoch alles andere als betriebssicher und sieht auch nicht gut aus. Sicher kann man auf diese Wiese „reparieren“, aber eine Restaurierung verlangt mehr.

abstimmung

Wohl dem, der noch einen gut funktionierenden Vox AC30 sein eigen nennen darf. Mein Freund Martin Meinschäfer vom Megaphon-Studio im Sauerland besitzt einen AC30, der unglaublich laut ist, und dabei so fantastisch klingt, dass man eigentlich sofort auch einen besitzen möchte. Hier kann man nur sagen: „Glück gehabt!“ Ich bekomme aber auch Exemplare zugeschickt, die nicht einmal ein Drittel der Lautstärke bieten und zudem recht dürftig klingen. Und das, obwohl sie technisch vollkommen in Ordnung sind.

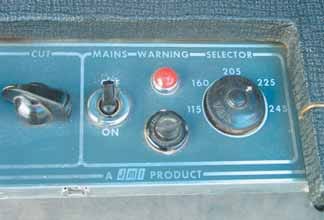

Amp-Station-7

Es geht bei einem Vox nicht immer nur darum, ob er einfach nur funktioniert. Er muss vor allem klingen. Ein durchschnittlicher Vox macht jedenfalls überhaupt keinen Spaß. Man will natürlich mindestens so gut klingen wie Tom Petty, The Edge, Rory Gallagher oder Brian May. Doch bis dahin ist es oft ein weiter weg. Kauft man einen alten Vox, mietet man am besten gleich einen Techniker dazu, der sich dieser „ewigen Baustelle“ annimmt. Und das kostet Geld. Die Abstimmung und Pflege eines AC30 ist wesentlich anspruchsvoller als bei entsprechenden Marshall- oder Fender-Modellen. Vermutlich gibt es vor allem aus diesem Grund so viele Vox-Repliken.

Ein alter AC30 ist sicher einer der besten Verstärker überhaupt, aber auch einer der teuersten. Nicht selten muss man heute weit mehr als € 3000 investieren, bevor man diesen Wunder-Sound in seiner voller Ausprägung genießen darf. Darüber sollte man nachdenken.

(Text: Udo Pipper)

Zurück zur Übersicht


Amp Station – Teil 2: Restaurierung

In einer früheren Ausgabe hatte ich die Bestandsaufnahme zweier Vox-Amps geschildert, die dringend restauriert werden mussten. Es handelte sich um einen 63/64 Vox AC30 Top-Boost mit Copper-Panel sowie einen Grey-Panel JMI AC30 ohne Top-Boost. Beiden Amps fehlte das Gehäuse. Auch die Chassis waren in recht schlechtem Zustand, Bauteile nicht mehr vorhanden oder defekt. Zum Arbeitsumfang gehörte auch die Restaurierung einer alten Vox 2×12-Box, die einer der Vorbesitzer laienhaft mit der Stichsäge in ein Combo-Gehäuse verwandelt hatte. Diese Vintage-Schätze sollten nun wieder möglichst nah an ihren Urzustand gebracht werden. Eine umfangreiche Aufgabe.

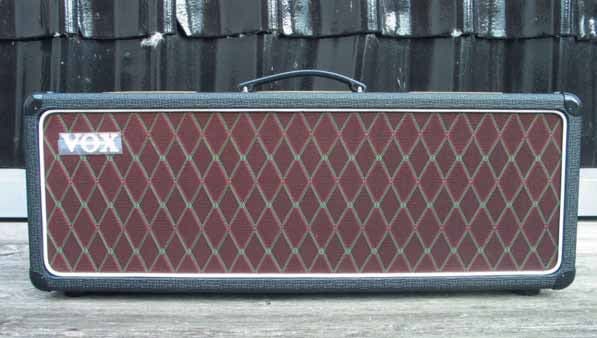

Nach der Diagnose hatte ich Bauteile und zwei lizenzierte Replika-Gehäuse bestellt. In dieser Folge möchte ich meine Planung beschreiben, denn es gibt auch hier zahlreiche Wege, die zum Ziel führen können. Nur wenige Wochen nach der Bestellung in den USA bei North Coast Music trafen die beiden AC30-Topteilgehäuse bei mir ein. Diese waren perfekt verarbeitet und mit exakt den richtigen Spezifikationen versehen. Man kann diesen Hersteller daher nur weiterempfehlen.

Ich hatte das vorher durchgerechnet: Hätte ich Holz bestellt, entsprechend zusägen lassen, verleimt und nachbearbeitet, wäre allein dafür schon ein erheblicher Arbeitsaufwand angefallen. Kennt man sich mit so etwas aus und hat genügend Zeit, könnte man das im Hobby-Keller auch selbst machen. Aber eine Einzelanfertigung mit Stundenlohn sprengt da schnell den Rahmen. Schließlich mache ich das ja nicht jeden Tag und hätte daher ziemlich viel Zeit benötigt.

Außerdem braucht man das entsprechende Tolex, den Frontbespannstoff, Griffe und Amp-Ecken sowie ein altes Vox-Logo. Das Tolex muss aufgeklebt, der Bespannstoff sauber aufgetackert werden. Wieder ein paar Stunden Arbeit. Aus dieser Perspektive war die Bestellung zwar nicht preisgünstig, aber immer noch sparsamer als eine Neuanfertigung. Gehäuse und Chassis kann man heute für die meisten Vintage-Verstärker nachkaufen. Vor allem in den USA wird man da via Internet fündig, mal ein willkommener Vorteil der Globalisierung.

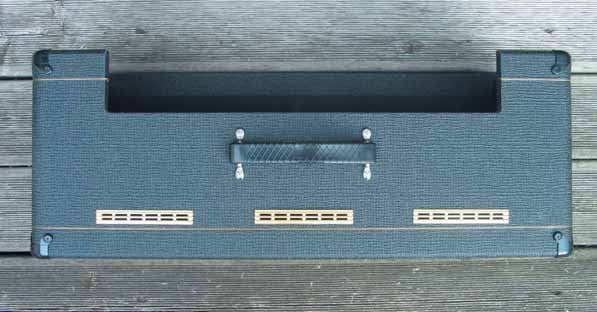

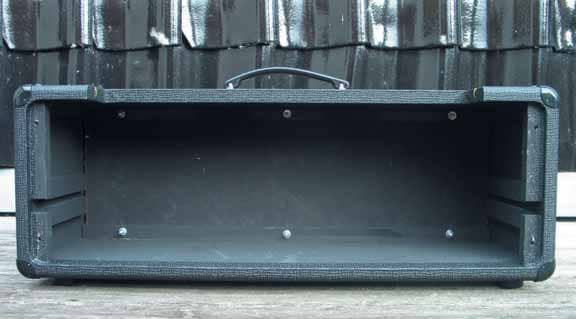

Die 2×12″-Box bot allerdings noch genügend Substanz, um selbst Hand anzulegen. Sie wurde vom alten Tolex befreit und befindet sich derzeit zur Beseitigung der ungewünschten Öffnungen beim Schreiner. Mittlerweile waren auch sämtliche Elektronikbauteile eingetroffen. Erfreulich war, dass ich sämtliche Röhrensockel nach intensiver Reinigung noch retten konnte. Ich verwendete hierbei eine Spezialtinktur, die in drei Schritten Schmutz anlöst, beseitigt und versiegelt. Ideal sind dafür kleine Spezialbürsten, die genau in die Pin-Öffnungen passen. Sie funktionieren ähnlich wie die bekannten Pfeifenreiniger, die man natürlich auch verwenden könnte.

Ich entschied daher, die Sockel, Trafos und die Löt-Boards auch während der Reinigung der Chassis an Ort und Stelle zu lassen. Professioneller wäre die restlose Entkernung der Chassis gewesen. Das ist bei einem Vox allerdings ein enormer Aufwand, der viel Zeit kostet. Man muss dazu sagen, dass ein Vox ein sehr kompliziertes Layout hat. Die Elektronik befindet sich in zwei unterschiedlichen Ebenen und folgt keiner besonderen Logik. Verbindungen laufen kreuz und quer und sind daher wesentlich weniger übersichtlich als bei einem frei verlöteten Fender- oder Marshall-Verstärker. Irgendwie erinnert das alles noch sehr an die Röhrenradios der 50er Jahre. Das macht das Arbeiten in einem Vox so schwierig.

Jetzt musste also die ganze Palette an ausrangierten Zahnbürsten, Quickbrite-Schwämmen, Stahlwolle-Ballen und Kratzwerkzeugen herhalten. Ein guter Anfang ist die vorsichtige Bearbeitung stark verschmutzter Oberflächen mit Waschbenzin. Das löst groben Schmutz an, der sich dann ganz gut abreiben lässt. Man muss eben aufpassen, dass das Benzin nur dahin kommt, wo es auch hin soll. Trafos und Bauteile sollten davon möglichst verschont belieben.

Der nächste Durchgang wird mit der guten alten Scheuermilch durchgeführt. Auch hier muss darauf geachtet werden, dass der Amp nicht in Scheuermilch ertränkt wird, sondern so „trocken“ wie möglich gearbeitet wird. Ein Quickbrite-Schwamm ist dabei eine große Hilfe, man sollte aber bedenken, dass dieser leicht Kratzspuren hinterlassen kann. Wer ein chromartig poliertes Chassis erhalten möchte, lässt das lieber und quält sich mit Küchenpapier oder den alten T-Shirt-Fetzen aus dem Alt-Kleider-Sack. Man kann auch mit den üblichen Schmutzlösern aus dem Baumarkt experimentieren. Aber das kommt nur für den eigenen Amp in Frage.

Ich habe mal ein neues Wundermittel bei einem 66er Vox zum Einsatz gebracht, dass die graue Farbe des „Grey-Panels“ gleich mit ablöste… Mir stand dann ein sehr unangenehmer Anruf beim Besitzer bevor. Die empfindlichen Panels reinige ich seither nur noch mit Glasreiniger. Und das dann immer und immer wieder, bis alles sauber ist. Wer einen guten Geheim-Tipp weiß, kann sich gerne melden. Anders beim Stahlchassis. Hier tun Rostlöser oder Klebereste-Entferner manchmal ziemlich gute Dienste.

bauteile

Interessant wird es vor allem bei der Auswahl der Bauteile. Schließlich sollen die Vox-Amps ihrem ursprünglichem Klangcharakter alle Ehre machen. Da ich da in der Vergangenheit viel experimentiert habe, war für mich die Auswahl eigentlich klar. Auch wenn mich jetzt wieder einige Elektroniker verlachen oder mir böse Briefe schreiben, konnte ich immer wieder feststellen, dass Kondensatoren und Widerstände unterschiedlicher Fabrikate auch bei gleichen Werten unterschiedliche Klänge erzeugen. Genau deshalb sind ja die alten Mustard Mullard Caps oder Kohlepresswiderstände bei Sammlern oder Klangliebhabern so begehrt. Leider sind diese Bauteile nicht mehr oder nur gegen horrende Preise erhältlich. Soweit wollte ich hier aus Kostengründen nicht gehen.

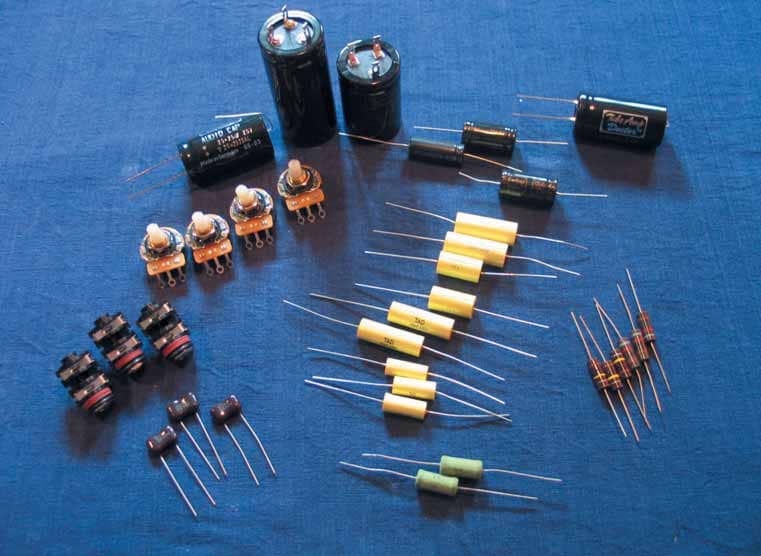

Amp-Station-1

Vox-Verstärker dieser Baujahre sind besonders begehrt, wenn sie noch eine unversehrte Ausstattung mit „Mustard“ Mullard- oder Wima-Kondensatoren zeigen. Diese Kondensatoren seien angeblich der Garant für den Vintage-Vox-Ton. Schon vor Jahren fand ich dafür einen sehr brauchbaren Ersatz: Ero/Roederstein-MKT-Folien-Kondensatoren (630 V) und die erst seit kurzem erhältlichen Mullard-Replika-Film-to-Foil-Kondensatoren von TAD. Beide sorgen für einen sehr schnellen und straffen Ton, der in einem Verstärker, der schon aufgrund seiner Schaltung leicht komprimiert und unsauber klingen könnte, sehr gut funktionieren. Sie wirken durch eine Stabilisierung des Tons dieser Gefahr entgegen. Außerdem sind beide Fabrikate sehr beständig gegen Hitze oder Leckströme.

Die ohnehin Service-anfälligen Vox-Verstärker kann man auf diese Weise zuverlässiger machen. Daher verwende ich ausschließlich Spannungsfestigkeiten von 630 V. Das bringt noch etwas mehr Stabilität und ergab bei meinen Hörtests auch leichte klangliche Vorteile gegenüber 400 V, die in einem Vox freilich auch funktionieren. Die defekten Potis werde ich durch CTS-Typen (von TAD) ersetzen. Diese Potis verwende ich eigentlich bei allen Restaurierungen, da sie einfach perfekt funktionieren und sehr zuverlässig arbeiten. Die Elkos kommen ebenfalls von TAD. Diese Kondensatoren erzeugen eine enorme Stabilität. Soweit ich weiß, werden sie in Deutschland gefertigt. Besonders an den Kathoden der Vorstufenröhren mag ich diese Elkos, denn dort schaffen sie einen sehr offenen und durchsichtigen Klang. Sie werden in verschiedenen Größen, in axialer und radialer Bauform angeboten, so dass man immer einen passenden Elko für die oft unterschiedlich großen Halteschellen im Vox findet.

Als Widerstände verwende ich ausschließlich Kohle-Press-Typen. Sie sind zwar rauschanfällig, „klingen“ aber etwas wärmer und geschmeidiger als etwa völlig rauscharme Metallfilm-Typen. Letztere machen in einem Vox aber auch Sinn, weil sie besonders hitzebeständig sind. Wer also auf „Nummer sicher“ gehen möchte, entscheidet sich bei einem Vox vorsichtshalber für Metallfilm-Widerstände. Die beschriebenen Klangunterschiede sind nicht so dramatisch, dass man da mit zu großen Einbußen rechnen muss.

Bevor ich mit der Arbeit anfange, mache ich zahlreiche Fotos mit meiner Digital-Kamera vom Innenleben des Amps. Das kann hinterher viel Zeit ersparen, da man so das ursprüngliche Layout so weit wie möglich vor Augen hat. Es kostet Zeit und Nerven, wenn man während der Lötarbeiten plötzlich Kabel übrig hat und nicht mehr weiß, an welchen Lötpunkt sie gehören. Aufgrund des unübersichtlichen Vox-Layouts muss man dann mühsam den Ausgangspunkt der Leitung ermitteln. Je mehr Fotos man also macht, desto besser.

(Text: Udo Pipper)

Zurück zur Übersicht

Kommentare zu diesem Artikel

  1. Kann den lieben Udo Pipper voll Beipflichten, bei seinen Erkenntnissen bezueglich des VOX-Ac 30. Grundsaetzlich gilt das gleiche auch bei anderen Amps.Habe mal einen Boogie ” SOB ” bebaut und anschliessend festgestellt, dass die Kiste viel zu laut war – Ich wohne in einer Mietwohnung und spiele im privater Umgebung.
    D.h. die Vol.- Regler konnten nur bis max. Potiknopf-Stellung 2 fuer die Vorstufenregler und 1-2 fuer den Master-Regler gestellt werden.
    Fazit: habe die Spannungsversorgung halbiert ( von 460 auf 250 Volt ), die Vorwiderstaende entsprechend angepasst, so dass an den Anoden 140 – 170 Volt anlagen
    und in der Enstufe die 6L6 mit 250 Volt auskommen mussten. Anschliessend Elko und Lastwiderstand in der Kathoden-Leitung gegen Masse geloetet, damit ich den ewigen Service mit den Bias vergessen konnte. Jetzt kann ich die Kiste mit normalen Regler-Einstellungen fahren.
    Ich bin froh und die Roehren auch, denn sie halten nun ewig.

    Gruss

    Peter

    Auf diesen Kommentar antworten
  2. Altes muss erhalten bleiben- ja finde ich.Nur- der Kauf eines alten Röhrenverstärkers (je nach Hersteller) birgt heutzutage, wie ich finde, ein hohes wirtschaftliches Risiko. Hinzu kommt: Würde ich einen solchen Amp mit auf die Bühne nehmen, mit meinem Auto über die Schlaglochstraßen von NRW kutschieren. Wohl eher nein. Ich denke mit dem Thema bin ich durch. Wenn ich da noch an meinen alten Twin Reverb denke (gekauft Anfang der 80er für 350 Mark mit kratzenden Potis, JBL 120F einem tickernden Tremolo) und sau schwer. Der VOX AC30 ist zwar geil vom Sound aber auch so ein Gewichtsmonster. Kommt für mich nicht mehr in Frage.

    Auf diesen Kommentar antworten
    1. Schade Dirk, ich muss sagen ich behandle meinen Röhrenamp (hab einen alten end 60er AC30 und einen 2004er AC30) eigentlich ganz normal, fahre die im Auto rum über gute und schlechte Straßen, ohne irgendwelche Probleme.
      Kommt halt immer drauf an mit welcher Intention man Musik macht und das Equipment benutzt. Würden wir mit der Band mehr als unsere 15 Gigs im Jahr spielen oder ich es als Broterwerb machen, würde ich mir wohl auch was leichteres suchen. Das ist so ne Nutzen / Aufwand Sachen dann.

      Auf diesen Kommentar antworten
  3. hallo ihr lieben!
    habe in den sechziger jahren einen AC 30 super twin gespielt. die auftritte damals noch
    ohne PA. der verstärker war immer durchsetzungsfähig genug. ich verwendete auch einen treble-booster von schaller. aufgedreht bis zum limit war der sound sehr laut und
    gut. noch besser kurz vor dem verecken der endstufe. wir haben damals unsere verstärker genau so gut behandelt wie unsere frauen.
    lg. manni bj. 1948.

    Auf diesen Kommentar antworten
    1. Diese Kombi AC30 und Schaller trebble-booster, einfach unschlagbar. 🙂

      Auf diesen Kommentar antworten
  4. Der Vox Amp Valvetronix klingt unheimlich warm, satt und Obertonreich. Den Sound kann ich am besten mit dem Wort “Wrrruuuw” beschreiben 🙂
    Words From Earth, Newcomer Band

    Auf diesen Kommentar antworten

Schreibe einen Kommentar
